Przepustnica ręczna DN100 PN16 4497 inox Jafar

Przepustnica ręczna międzykołnierzowa o średnicy nominalnej 100mm PN16 nr kat.4497.

Korpus wykonany z żeliwa sferoidalnego, dysk ze stali nierdzewnej, wykładzina EPDM.

Przeznaczona do stosowania w sieciach wodociągowych oraz do przesyłania innych czynników neutralnych o ciśnieniu roboczym do 1.6 MPa i zakresie temperatur do +70°C.

Cechy konstrukcyjne:

• klapa umieszczona centrycznie, wykonana ze stali nierdzewnej 1.4301,
• wkładka elastomerowa wymienna, zabezpieczona przed przesuwaniem osiowym, wykonana z EPDM,
• wał pełny połączony z klapą wielowypustem, w części dolnej osadzony w korpusie w otworze ślepym – nieprzelotowym, wykonany ze stali nierdzewnej 1.4021 PN-EN 10088-1:2014,
• 3 łożyska ślizgowe: PTFE lub brąz,
• przejście wału przez manszetę uszczelnione poprzez odpowiednio ukształtowaną wykładzinę,
• dodatkowe uszczelnienie wału poprzez pierścienie typu o-ring z EPDM,
• korpus wykonany z żeliwa sferoidalnego EN-GJS 400-15,
• ochrona antykorozyjna powłoką na bazie żywicy epoksydowej, minimum 250μm wg normy PN-EN ISO 12944-5:2009,
• połączenia kołnierzowe i przyłącz wg. PN-EN 1092-2:1999 (DIN 2501), ciśnienie PN10 lub PN16,
• długość zabudowy szereg 20 wg PN-EN 558+A1:2012, (DIN 3202),
• znakowanie przepustnicy odpowiada wymaganiom normy: PN-EN 19:2005, PN-EN 1074:2002.

Przepustnica posiada atest higieniczny PZH.

Produkt jest nowy, objęty gwarancją producenta.

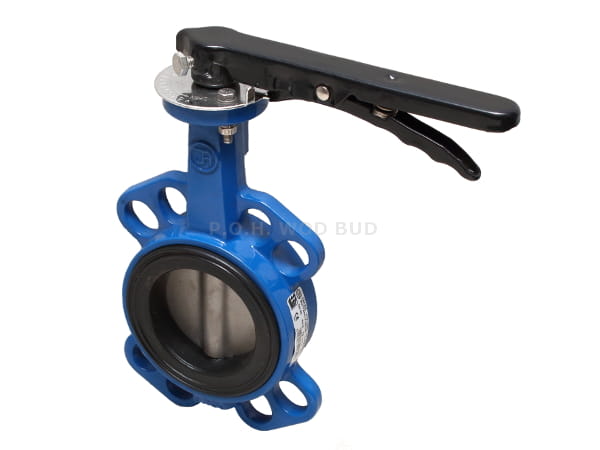

Zdjęcie ma charakter poglądowy, przedstawia przepustnicę DN80.
